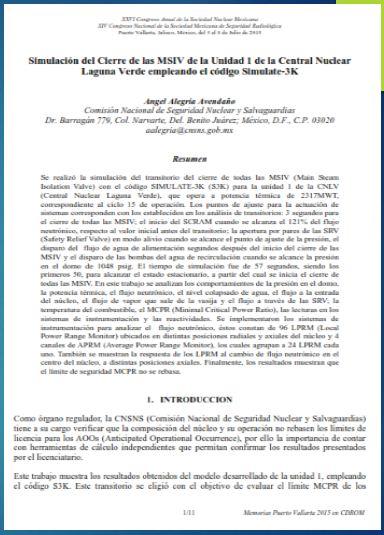

Simulación del cierre de las MSIV de la unidad 1 de la Central Nuclear Laguna Verde empleando el código Simulate-3K

Alegría Avendaño, Ángel

2015

Descargar documento

Se realizó la simulación del transitorio del cierre de todas las MSIV (Main Steam Isolation Valve) con el código SIMULATE-3K (S3K) para la unidad 1 de la CNLV (Central Nuclear Laguna Verde), que opera a potencia térmica de 2317MWT, correspondiente al ciclo 15 de operación. Los puntos de ajuste para la actuación de sistemas corresponden con los establecidos en los análisis de transitorios: 3 segundos para el cierre de todas las MSIV; el inicio del SCRAM cuando se alcanza el 121% del flujo neutrónico, respecto al valor inicial antes del transitorio; la apertura por pares de las SRV (Safety Relief Valve) en modo alivio cuando se alcance el punto de ajuste de la presión, el disparo del flujo de agua de alimentación segundos después del inicio del cierre de las MSIV y el disparo de las bombas del agua de recirculación cuando se alcance la presión en el domo de 1048 psig. El tiempo de simulación fue de 57 segundos, siendo los primeros 50, para alcanzar el estado estacionario, a partir del cual se inicia el cierre de todas las MSIV. En este trabajo se analizan los comportamientos de la presión en el domo, la potencia térmica, el flujo neutrónico, el nivel colapsado de agua, el flujo a la entrada del núcleo, el flujo de vapor que sale de la vasija y el flujo a través de las SRV; la temperatura del combustible, el MCPR (Minimal Critical Power Ratio), las lecturas en los sistemas de instrumentación y las reactividades. Se implementaron los sistemas de instrumentación para analizar el flujo neutrónico, éstos constan de 96 LPRM (Local Power Range Monitor) ubicados en distintas posiciones radiales y axiales del núcleo y 4 canales de APRM (Average Power Range Monitor), los cuales agrupan a 24 LPRM cada uno. También se muestran la respuesta de los LPRM al cambio de flujo neutrónico en el centro del núcleo, a distintas posiciones axiales. Finalmente, los resultados muestran que el límite de seguridad MCPR no se rebasa.

Artículo presentado en el XXVI Congreso Anual de la Sociedad Nuclear Mexicana. XIV Congreso Nacional de la Sociedad Mexicana de Seguridad Radiológica. Puerto Vallarta, Jalisco, México, del 5 al 8 de Julio de 2015.

Centrales Nucleares; Combustibles; Laguna Verde; México;
